Questão
ID 710572Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Componentes Eletrônicos: Diodos, Transistores, Tiristores e Amplificadores
Ano: 2021 Banca: FGV - Fundação Getúlio Vargas Órgão: Indústria de Material Bélico do Brasil

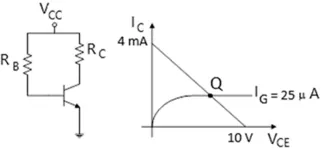

A figura a seguir mostra um transistor bipolar de junção com seu circuito de polarização. Considere a polarização no ponto Q, de acordo com a reta de carga apresentada na figura a seguir.
Sabendo que a tensão base-emissor do transistor é igual a 0,75 V, os valores dos resistores RB e RC, em kΩ, são, respectivamente, iguais a
