Questão
ID 702606Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Circuitos Resistivos, RL e RC, e RLC
Ano: 2018 Banca: COPESE UFT - Comissão Permanente de Seleção da Universidade Federal do Tocantins Órgão: Universidade Federal do Tocantins

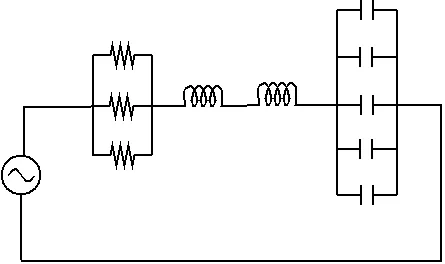

No circuito elétrico abaixo, a fonte tem valor de 200 V e frequência de 1000 rad/s. Cada resistor que aparece tem valor unitário de 9 Ω. Para os indutores o valor de cada um é de 3 mH. Já para os capacitores, o valor de cada elemento é de 10 μF.
Assinale a alternativa CORRETA referente à impedância equivalente vista pela fonte.
