Questão 702578 de Engenharia Mecatrônica - COPESE UFT 2018

Questão

ID 702578

Disciplina: Engenharia Mecatrônica

Assunto: Composição de Tensões

Ano: 2018 Banca: COPESE UFT - Comissão Permanente de Seleção da Universidade Federal do Tocantins Órgão: Universidade Federal do Tocantins

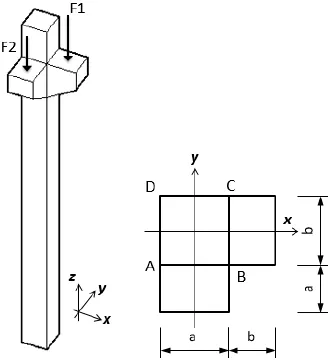

O pilar mostrado no esquema recebe cargas de duas vigas apoiadas nos consolos. As vigas têm vãos diferentes e por causa disto as reações transmitidas ao pilar não têm o mesmo valor. Na vista superior são mostradas as dimensões da seção transversal do pilar e dos consolos. Considere que as forças estão agindo no centroide do consolo, no sentido indicado pela seta, e que não possuem valor nulo. Além disso, desconsidere o peso próprio do pilar.

Vista superior (dimensões em cm)

Assinale a alternativa CORRETA.

Alternativa A:
Na seção transversal do pilar, posicionada no nível dos consolos, o ponto B, indicado na vista superior, pode estar submetido à tração, dependendo das dimensões a e b, e do valor das forças F1 e F2.
Alternativa B:
Na seção transversal do pilar, posicionada no nível dos consolos, a linha neutra das tensões normais estará paralela ao lado BC.
Alternativa C:
Na seção transversal do pilar, posicionada no nível dos consolos, a linha neutra das tensões normais estará paralela ao lado AB.
Alternativa D:
Na seção transversal do pilar, posicionada no nível dos consolos, o ponto D, indicado na vista superior, pode estar submetido à tração, dependendo das dimensões a e b, e do valor das forças F1 e F2.
