Questão
ID 698874Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Leis de Kirchhoff, Análise Nodal e por Malha
Ano: 2009 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Universidade de Brasília

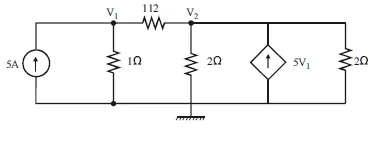

O circuito elétrico mostrado na figura acima é alimentado por meio de uma fonte independente de corrente CC cuja amplitude é igual a 5 A. No circuito também há uma fonte de corrente controlada por tensão. Com relação a esse circuito, julgue os itens subsequentes.
No circuito mostrado, a tensão V2 é igual a -15 V.
