Questão 693909

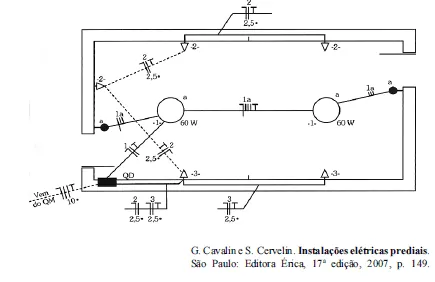

A figura acima representa parte da planta baixa de uma instalação elétrica predial de baixa tensão dimensionada de acordo com as normas técnicas que regulamentam esse tipo de projeto. Com base nessas informações e na figura apresentada, julgue os itens que se seguem.

No circuito 2, os condutores atendem apenas às tomadas baixas. Nesse circuito, nem todos os eletrodutos são dispostos pelo piso e todos os condutores têm seção de 2,5 mm².
