Questão 693906

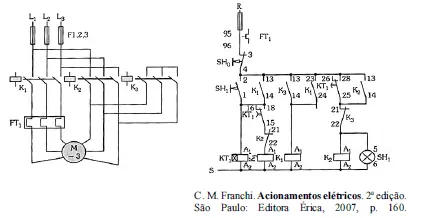

Com base na figura acima, que ilustra, respectivamente, diagramas de força e de comando de um motor de indução trifásico que foi dimensionado para ser acionado por meio de chave de partida estrela-triângulo, julgue os próximos itens, relativos a funcionamento de motores de indução.

Caso um motor esteja em funcionamento normal e o fusível do circuito de comando queime, o circuito de comando será desenergizado e, consequentemente, o circuito de força, o que acarretará o desligamento do motor. Entretanto, caso a queima de fusível ocorra apenas no circuito de força, e o relé térmico permita sobrecarga momentânea, a queima desse fusível não provocará o desligamento imediato do motor.
