Questão
ID 691239Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Circuitos Combinatórios
Ano: 2015 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Universidade de Brasília

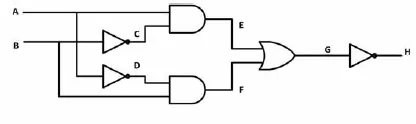

A figura acima ilustra um circuito lógico muito utilizado em sistemas de monitoramento como, por exemplo, em um conjunto com encoders incrementais em medidas de velocidade. Considerando os sinais lógicos nos vários nós desse circuito, julgue os itens subsequentes.
