Questão 691238

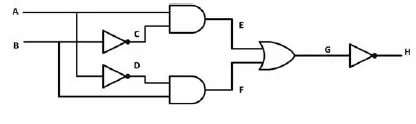

A figura acima ilustra um circuito lógico muito utilizado em sistemas de monitoramento como, por exemplo, em um conjunto com encoders incrementais em medidas de velocidade. Considerando os sinais lógicos nos vários nós desse circuito, julgue os itens subsequentes.

Se os sinais A e B corresponderem a ondas quadradas de mesmo período, mas defasadas entre si de um quarto de ciclo, ou seja, em 90º, o sinal H também será uma onda quadrada com o mesmo período dos sinais de entrada.
