Questão 691237

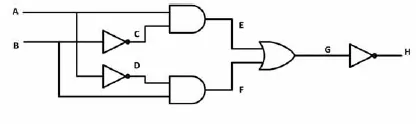

A figura acima ilustra um circuito lógico muito utilizado em sistemas de monitoramento como, por exemplo, em um conjunto com encoders incrementais em medidas de velocidade. Considerando os sinais lógicos nos vários nós desse circuito, julgue os itens subsequentes.

O nível lógico do sinal H, em função dos níveis lógicos dos sinais A e B, segue uma lógica equivalente à de uma porta lógica OU Exclusivo.
