Questão 691175

Engenharia Mecatrônica · 2015

Questão

ID 691175

Disciplina: Engenharia Mecatrônica

Assuntos: Dispositivos Passivos e Principais Circuitos: Diodos, Transistores Bipolares, Transistores de Efeito de Campo

Ano: 2015 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Universidade de Brasília

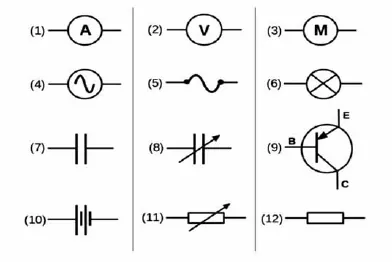

Considerando a figura acima, que mostra símbolos, numerados de 1 a 12, utilizados para representar elementos de circuitos, julgue os itens a seguir.

O s¨ªmbolo 9 representa um transistor NPN, e o s¨ªmbolo 11, um resistor vari¨¢vel.
