Questão 690593

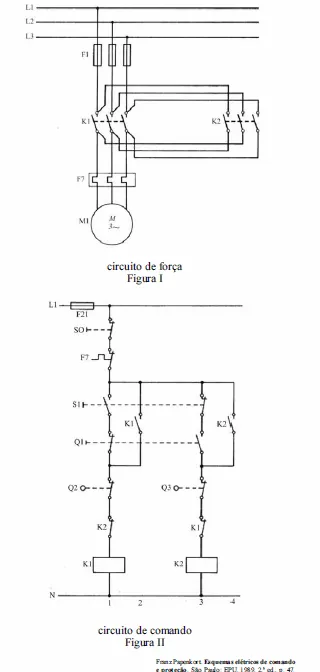

As figuras I e II acima ilustram os circuitos de força e de comando de um motor de indução. Na figura II, Q2 e Q3 representam chaves fim-de-curso acionadas por uma extensão do eixo do motor, colocadas em posição oposta ao eixo. Tendo essas figuras como referência, julgue os próximos itens.

Considere que o dispositivo K1 esteja energizado e que o motor M1 esteja em operação. Nessa situação, caso o operador acione o componente Q1 antes de acionar a chave Q2, o sentido de rotação do motor M1 será invertido.
