Questão 690592

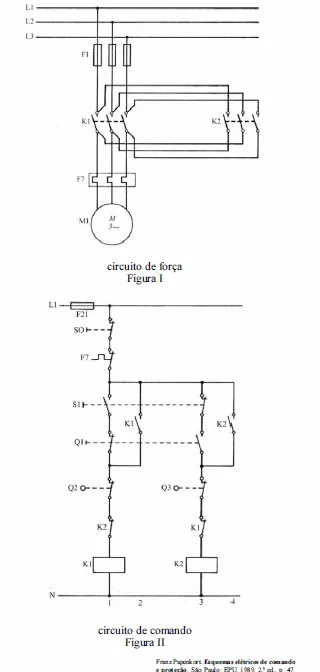

As figuras I e II acima ilustram os circuitos de força e de comando de um motor de indução. Na figura II, Q2 e Q3 representam chaves fim-de-curso acionadas por uma extensão do eixo do motor, colocadas em posição oposta ao eixo. Tendo essas figuras como referência, julgue os próximos itens.

Em caso de sobrecarga, o componente F7 protegerá o motor, abrindo o circuito de força.
