Questão
ID 683437Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Circuitos com Amplificadores e com Conversores de Dados
Ano: 2025 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Universidade de Brasília

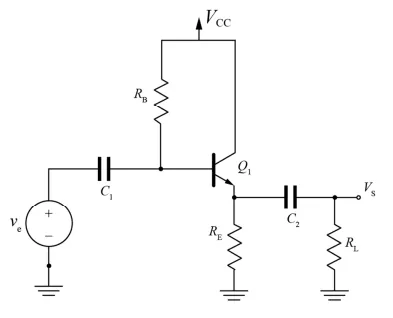

No circuito a seguir, RB = 100 kΩ, RE = 1 kΩ, RL = 100 Ω; o transistor Q1 tem β = 100 e VBE = 0,7 V; e a fonte de alimentação fornece VCC = 15 V. O circuito está corretamente polarizado para operar na região ativa. Os capacitores são considerados ideais, atuando como curtos-circuitos na faixa de frequências de operação.
Com base nas informações precedentes, julgue os itens que se seguem.
O ganho de tensão do circuito é inferior a 10.
