Questão
ID 672424Disciplina: Engenharia Mecatrônica
Assuntos: Relés, Contatos, Contatores, Proteção, Sinalização
Ano: 2007 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Fundação Cultural do Estado do Pará

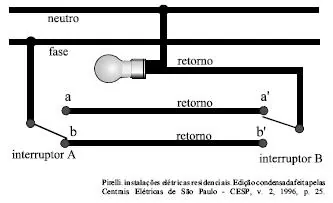

Considere o esquema elétrico, a lâmpada e a fiação indicados na figura acima. A respeito desse circuito, julgue os itens a seguir.
I Na situação apresentada, a lâmpada encontra-se desligada.
II Caso a posição do interruptor A seja mudada de b para a, ou a do interruptor B seja alterada de a' para b', a lâmpada acenderá.
III Os dois interruptores ligados na forma indicada são equivalentes a um dimmer.
IV Caso o condutor de retorno a - a' esteja rompido, a lâmpada acenderá somente se os dois interruptores estiverem ao mesmo tempo nas posições b e b'.
A quantidade de itens certos é igual a
