Questão
ID 669956Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Portas Lógicas e Dispositivos Optrônicos
Ano: 2006 Banca: CONESUL - Fundação de Desenvolvimento Órgão: Empresa de Trens Urbanos de Porto Alegre S.A.

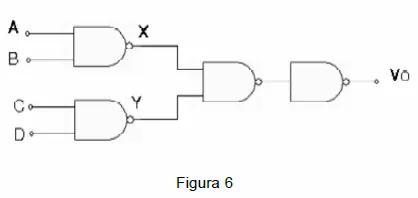

Sobre a o estado da saída Vo da figura 6 abaixo são feitas as seguintes afirmações:
I. Quando a saída X da porta 1 estiver baixa, para qualquer estado da saída Y da porta 2, a saída Vo estará baixa.
II. A saída Vo será baixa quando as duas saídas, X e Y estiverem baixas simultaneamente.
III. A saída Vo será alta quando as duas saídas, X e Y estiverem altas simultaneamente.
Qual(is) está(ão) correta(s)?
