Questão
ID 666952Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Dimensionamento de Condutores e Eletrodutos
Ano: 2018 Banca: UFG - Universidade Federal do Goiás Órgão: Empresa de Saneamento de Goiás S.A.

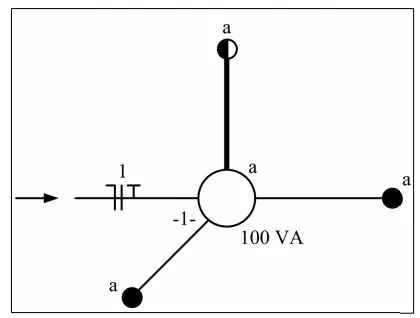

A figura a seguir mostra o esquema unifilar de uma instalação elétrica residencial, com o uso de interruptores intermediário e paralelo. Neste esquema, os interruptores comandam uma lâmpada de 100 VA.
Qual é a quantidade de condutores de retorno no eletroduto que interliga a lâmpada e o interruptor intermediário?
