Questão
ID 666936Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Circuitos Resistivos, RL e RC, e RLC
Ano: 2018 Banca: UFG - Universidade Federal do Goiás Órgão: Empresa de Saneamento de Goiás S.A.
A figura a seguir mostra uma fonte de corrente contínua, com tensão V, alimentando uma carga RL, através de uma chave CH, que é acionada em intervalos regulares, e com igual período para os estados ligado e desligado. O diodo da figura é um diodo ideal.

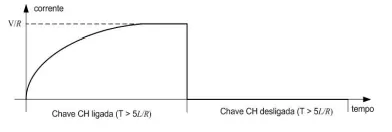

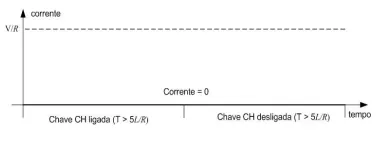

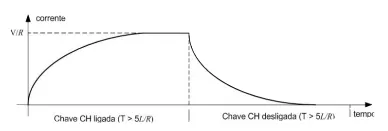

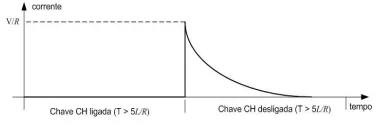

Nas condições apresentadas, qual é a forma de onda da corrente no diodo?
