Questão
ID 666908Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Portas Lógicas e Dispositivos Optrônicos
Ano: 2018 Banca: UFG - Universidade Federal do Goiás Órgão: Empresa de Saneamento de Goiás S.A.

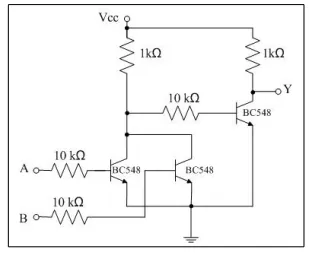

O circuito mostrado a seguir é a representação de uma porta lógica com transistores bipolares de junção.
Qual é a porta lógica representada pelo circuito?
