Questão
ID 666903Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Circuitos com Amplificadores e com Conversores de Dados
Ano: 2018 Banca: UFG - Universidade Federal do Goiás Órgão: Empresa de Saneamento de Goiás S.A.

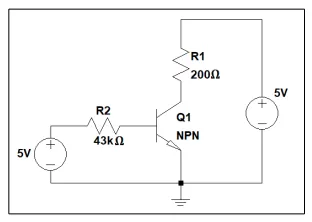

A figura a seguir mostra o circuito de um amplificador do tipo emissor comum, cujo transistor Q1 tem ganho β=100 e tensão base-emissor VBE = 0,7 V.
Nas condições mostradas, qual é a tensão no coletor de Q1?
