Questão 662980

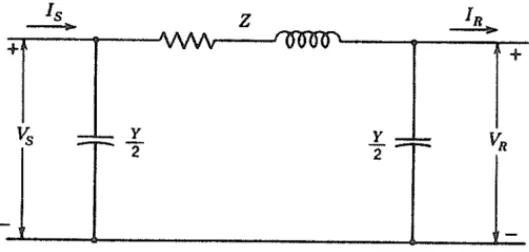

Considere uma linha de transmissão média, que utiliza modelo π nominal, conforme a figura a seguir.

(Extraído de: William D. Stevenson, “Elementos de Análise de Sistemas de Potência”, 2ª Ed, McGraw-Hill, 1986.)

Tal linha é representada pela formulação de quadripolo dada a seguir:

𝑉_𝑆 = 0,8𝑉_𝑅 + 𝑗200𝐼_𝑅

𝐼_𝑆 = 𝑗0,0018𝑉_𝑅 + 0,8𝐼_𝑅

Nessas condições, o valor da admitância shunt Y é, em S,
