Questão 662978

Atenção: o enunciado a seguir refere-se à resolução das três próximas questões.

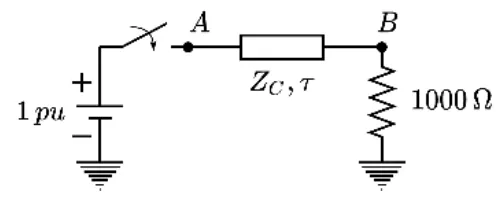

No estudo dos transitórios eletromagnéticos relacionados à energização das linhas de transmissão, é comum utilizar um modelo simplificado para aplicação do conceito de ondas viajantes, conforme ilustrado na figura abaixo.

Nesse caso, o fechamento da chave representa a energização de um terminal A da linha com uma tensão constante, Z_C é a impedância de surto da linha sem perdas, τ é o tempo de trânsito da linha, o terminal B é a extremidade da linha conectada a uma carga puramente resistiva.

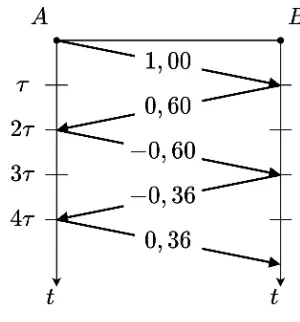

A partir da escolha de um valor particular de Z_C, a figura a seguir apresenta o diagrama de treliça referente às reflexões da onda de tensão na linha de transmissão.

Considere um projeto inicial de uma linha de transmissão longa, cujo modelo a parâmetros distribuídos e sem perdas previa uma potência natural de 1100 MW.

No entanto, motivos de força maior impuseram restrições à geometria inicial da linha, sendo necessária a realização de um novo projeto para a linha de transmissão.

Quando comparado ao projeto inicial, o novo projeto alterou os parâmetros elétricos da linha da seguinte forma:

• Reatância indutiva: aumento de 8,9%

• Susceptância capacitiva: redução de 10%

De acordo com o novo projeto, a potência natural da linha será, em MW,
