Questão
ID 662976Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Tópicos de Transitórios Eletromagnéticos
Ano: 2022 Banca: FGV - Fundação Getúlio Vargas Órgão: Empresa de Pesquisa Energética
Atenção: o enunciado a seguir refere-se à resolução das três próximas questões.

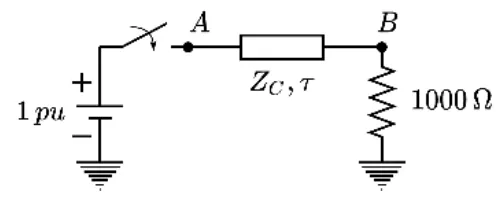

No estudo dos transitórios eletromagnéticos relacionados à energização das linhas de transmissão, é comum utilizar um modelo simplificado para aplicação do conceito de ondas viajantes, conforme ilustrado na figura abaixo.
Nesse caso, o fechamento da chave representa a energização de um terminal A da linha com uma tensão constante, ZC é a impedância de surto da linha sem perdas, τ é o tempo de trânsito da linha, o terminal B é a extremidade da linha conectada a uma carga puramente resistiva.

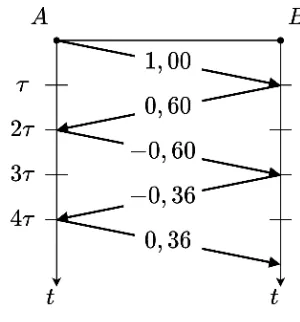

A partir da escolha de um valor particular de ZC, a figura a seguir apresenta o diagrama de treliça referente às reflexões da onda de tensão na linha de transmissão.
No tempo t = 4τ, a tensão no meio da linha é, em pu,
