Questão 662973

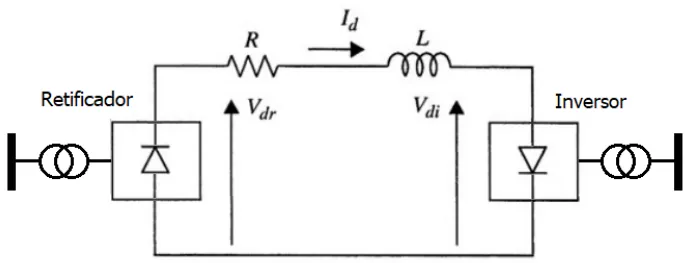

A transmissão em corrente contínua é atualmente uma tecnologia consolidada, e as técnicas de controle utilizadas nas conversoras, um assunto bastante estudado. A figura a seguir ilustra o modelo simplificado de um elo de corrente contínua.

Considerando esse modelo e as relações entre as grandezas das conversoras, analise os itens a seguir.

I. A corrente no elo é dada pela expressão, 𝐼_𝑑 = \(\frac{V_{dr}-V_{di}}{R}\) onde 𝑉_𝑑𝑟 e 𝑉_𝑑𝑖 são as tensões no retificador e inversor, respectivamente, e 𝑅 é a resistência da linha de transmissão.

II. A corrente 𝐼_𝑑 pode ser controlada alterando-se o ângulo de disparo 𝛼 no retificador ou o ângulo de extinção 𝛾 no inversor. No entanto, essas ações de controle são lentas se comparadas com a atuação na tensão CA, por meio dos taps dos transformadores das conversoras.

III. O aumento dos ângulos 𝛼 e 𝛾 implicam numa operação com fator de potência mais baixo e maior consumo de potência reativa nas conversoras.

IV. A operação do elo com valores de ângulos 𝛼 e 𝛾 muito pequenos podem expor as conversoras a falhas de comutação, principalmente no lado do inversor.

Está correto o que se afirma em
