Questão 662968

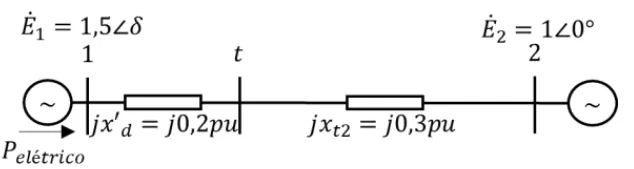

Na figura a seguir, tem-se a representação de um sistema do tipo máquina versus barra infinita, onde 𝑥_𝑡2 é a reatância de transferência entre a barra terminal do gerador (Barra 𝑡) e a barra infinita (Barra 2), 𝑥′_𝑑 é a reatância transitória de eixo direto da máquina, Ė ₁ é o fasor tensão interna da máquina, 𝛿 é o ângulo de carga da máquina, Ė ₂ é o fasor tensão da barra infinita, 𝐻 é a constante de inércia da máquina, 𝑃_{𝑒𝑙é𝑡𝑟𝑖𝑐𝑜} é a potência elétrica da máquina e 𝑃_𝑚𝑒𝑐 é a potência mecânica da máquina.

Dados:

H = 3 segundos

\(f = 60 Hz\)

\(P_{mec}=1,0pu\)

A equação de oscilação da máquina para a condição apresentada é dada por
