Questão 662965

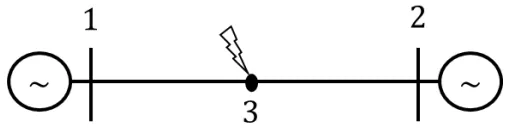

Considere um sistema formado por duas máquinas conectadas por meio de uma linha de transmissão. Uma falta trifásica ocorre no ponto 3 da linha conforme o diagrama a seguir.

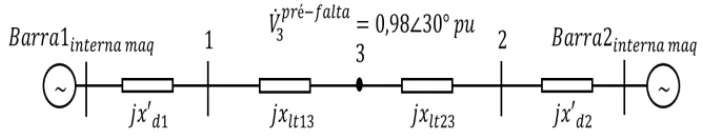

O diagrama de impedâncias do sistema acima e o valor do fasor tensão pré-falta no ponto 3 \(\begin{pmatrix}\begin{matrix} \cdot \\ V \end{matrix} _3^{pré-falta} \end{pmatrix}\) \(\begin{pmatrix}\begin{matrix} cdot \\ V \end{matrix} _3^pré-falta \end{pmatrix}\) são apresentados na figura a seguir.

Os valores das impedâncias estão em 𝑝𝑢 nas bases do sistema, sendo:

𝑗𝑥′_𝑑1 = 𝑗0,12𝑝u

𝑗𝑥_𝑙𝑡13 = 𝑗0,37𝑝u

𝑗𝑥_𝑙𝑡23 = 𝑗0,34𝑝u

𝑗𝑥′_𝑑2 = 𝑗0,15𝑝u

Na condição de defeito (falta trifásica no ponto 3), a corrente de curto \(\left(I_{30Ø}^{curto}\right)\) em 𝑝𝑢 é igual a
