Questão 658750

Engenharia Elétrica e Engenharia Eletrônica · 2011

Questão

ID 658750

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assuntos: Fontes, Retificadores e Inversores Estáticos

Ano: 2011 Banca: FCC - Fundação Carlos Chagas Órgão: Empresa Brasileira de Infraestrutura Aeroportuária

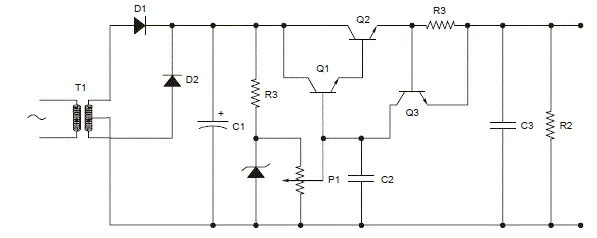

Considere o circuito abaixo.

É correto afirmar que ele apresenta um retificador de

Alternativa A:
onda completa em ponte, um limitador ajustável de corrente e um filtro ativo na saída.
Alternativa B:
onda completa com derivação central, um filtro ativo no estágio retificador e um limitador ajustável de corrente.
Alternativa C:
onda completa com derivação central, um estabilizador ajustável de tensão e um limitador de corrente.
Alternativa D:
meia onda com derivação central e um filtro capacitivo ajustável.
Alternativa E:
onda completa em ponte, um regulador e um amplificador de tensão.
