Questão
ID 657529Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Circuitos Resistivos, RL e RC, e RLC
Ano: 2004 Banca: NCE - Núcleo de Computação Eletrônica UFRJ Órgão: Empresa Brasileira de Infraestrutura Aeroportuária

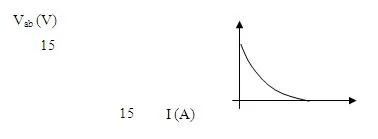

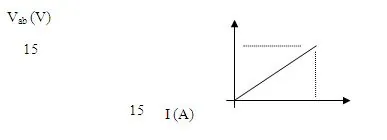

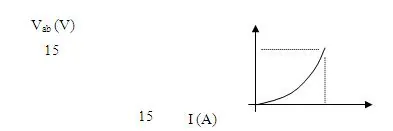

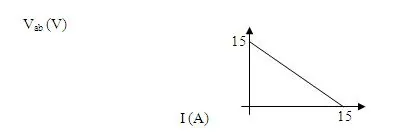

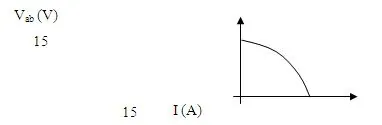

A figura abaixo mostra uma fonte de corrente contínua de resistência interna Rf = 1 Ω e tensão interna Vf = 15 Volts. Essa fonte alimenta uma carga de resistência variável Rc. O gráfico que ilustra a variação da tensão entre A figura abaixo mostra uma fonte de corrente contínua de resistência interna Rf = 1 Ω e tensão interna Vf = 15 Volts. Essa fonte alimenta uma carga de resistência variável Rc. O gráfico que ilustra a variação da tensão entre os terminais A e B quando a resistência da carga é variada desde um valor muito alto
até zero é:
