Questão 657497

Engenharia Elétrica e Engenharia Eletrônica · 2004

Questão

ID 657497

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assuntos: Circuitos de Comunicações (Multiplicadores de Frequência, Misturadores, Moduladores e Correlatos)

Ano: 2004 Banca: NCE - Núcleo de Computação Eletrônica UFRJ Órgão: Empresa Brasileira de Infraestrutura Aeroportuária

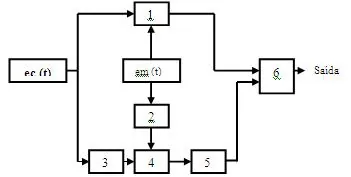

O diagrama em blocos abaixo corresponde a um método de geração de um sinal SSB (Single Side Band), em que ec (t) é o sinal da portadora e em (t) é o sinal da moduladora.

A correspondência correta é:

Alternativa A:
1: multiplicador de quatro quadrantes 2: inversor de fase de ƒà 3: integrador 4: multiplicador de quatro quadrantes 5: inversor de fase de ƒà/2 6: amplificador diferencial
Alternativa B:
1: multiplicador de quatro quadrantes 2: inversor de fase de ƒà/2 3: inversor de fase de ƒà/2 4: multiplicador de quatro quadrantes 5: inversor de fase de ƒà 6: somador
Alternativa C:
1: somador 2: inversor de fase de ƒà/4 3: inversor de fase de ƒà/4 4: somador 5: inversor 6: amplificador diferencial
Alternativa D:
1: amplificador diferencial 2: inversor de fase de ƒà 3: integrador 4: multiplicador de dois quadrantes 5: inversor de fase de ƒà/4 6: multiplicador de quatro quadrantes
Alternativa E:
1: amplificador subtrator 2: diferenciador 3: integrador 4: multiplicador de dois quadrantes 5: inversor de fase de ƒà/2 6: divisor de quatro quadrantes
