Questão
ID 657486Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Instrumentos de Medida (Corrente, Tensão, Potência, Energia, Fator de Potência)
Ano: 2004 Banca: NCE - Núcleo de Computação Eletrônica UFRJ Órgão: Empresa Brasileira de Infraestrutura Aeroportuária

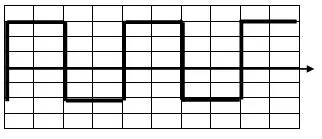

A figura reproduzida abaixo surgiu na tela de um osciloscópio como resultado de uma medida em um ponto P de um circuito. O osciloscópio apresentava as seguintes calibrações:
Escala Vertical = 2 Volts/divisão
Escala Horizontal = 1 ms/divisão
Pela imagem podemos concluir que o sinal é uma onda quadrada de aproximadamente:
