Questão 656561

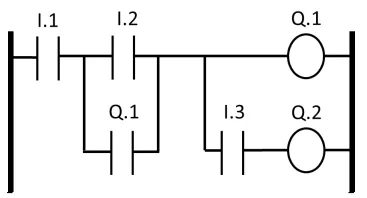

Observe o diagrama em Ladder da seguinte figura, em que I.1, I.2 e I.3 são botões e Q.1 e Q.2 são lâmpadas.

Considerando o diagrama em Ladder apresentado, informe se é verdadeiro (V) ou falso (F) o que se afirma a seguir e assinale a alternativa com a sequência correta.

( ) Sempre que a lâmpada Q.2 está acesa, a lâmpada Q.1 também está acesa.

( ) Há uma maneira de manter as lâmpadas acesas com o botão I.2 desacionado.

( ) Para manter a lâmpada Q.2 acesa, é necessário manter o botão I.3 acionado.

( ) Quando o botão I.1 está desligado, todas as lâmpadas estão acesas.
