Questão
ID 656039Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Proteção Numérica e IEDs (IEC 61850)
Ano: 2017 Banca: IBFC - Instituto Brasileiro de Formação e Capacitação Órgão: Embasa - Empresa Baiana de Águas e Saneamento

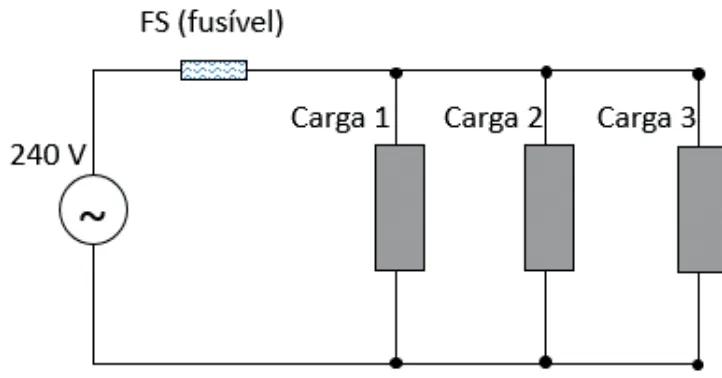

Considere o caso e o desenho à seguir para responder as questões de 48 à 51.
Você é o responsável pelo projeto e pela manutenção do sistema apresentado. O projeto apresenta três aparelhos elétricos puramente resistivos em produção. Sabe que a carga 1 tem a especifcação 240 V – 1.200 W, a carga 2, tem especifcação 240 V – 2.400 W e a carga 3, a especifcação de 240 V – 3.200 W. O sistema possui ainda um fusível de proteção para sobre-correntes.
Analise as afirmativas abaixo, dê valores Verdadeiro (V) ou Falso (F).
-
( ) Caso a Carga 1 seja colocada em série com o fusível e as demais Cargas fiquem em sua posição normal no circuito, a resistência da Carga 1 queimará, abrindo o circuito.
( ) Considerando a mesma situação da Carga 1 ligada errada (item I), a corrente total no circuito aumentará.
-
Assinale a alternativa que apresenta a sequência correta de cima para baixo.
