Questão
ID 656038Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Equipamentos de Proteção (Relés, Disjuntores, Fusíveis)
Ano: 2017 Banca: IBFC - Instituto Brasileiro de Formação e Capacitação Órgão: Embasa - Empresa Baiana de Águas e Saneamento

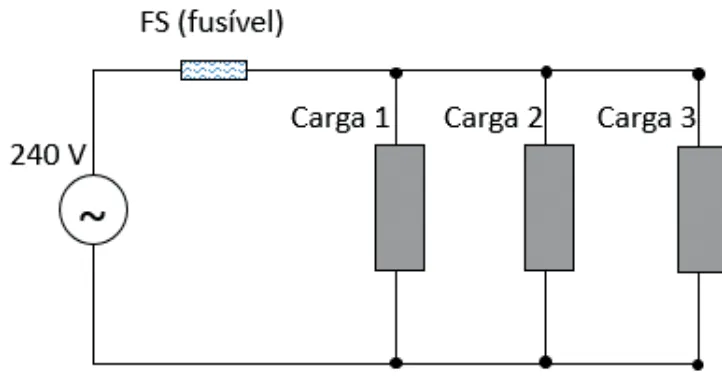

Considere o caso e o desenho à seguir para responder as questões de 48 à 51.
Você é o responsável pelo projeto e pela manutenção do sistema apresentado. O projeto apresenta três aparelhos elétricos puramente resistivos em produção. Sabe que a carga 1 tem a especifcação 240 V – 1.200 W, a carga 2, tem especifcação 240 V – 2.400 W e a carga 3, a especifcação de 240 V – 3.200 W. O sistema possui ainda um fusível de proteção para sobre-correntes.
Quando todos os equipamentos estiverem em operação, o fusível FS tem que estar preparado para suportar a corrente total mais 20 pontos percentuais por margem. Dessa forma, o fusível deve suportar a corrente total de:
