Questão
ID 655310Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Circuitos Resistivos, RL e RC, e RLC
Ano: 2009 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Embasa - Empresa Baiana de Águas e Saneamento
A respeito da geração e transmissão de energia elétrica, bem como de noções gerais de circuitos elétricos, julgue os itens que se seguem.

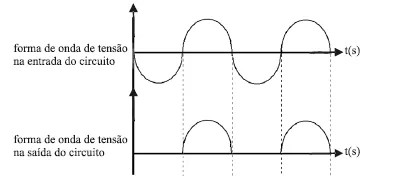

Suponha que um circuito elétrico funcione com tensão de entrada em corrente alternada. As formas de onda na entrada e na saída desse circuito são representadas na figura abaixo.
Sabe-se que o circuito em questão é composto apenas por uma resistência ligada em série com mais um componente elétrico, X, desconhecido. Com base nas informações descritas, é correto concluir que o componente elétrico X é um capacitor.
