Questão
ID 653620Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Representação em Valores por Unidade (p.u.)
Ano: 2022 Banca: Fundação CESGRANRIO Órgão: Eletrobrás Eletronuclear

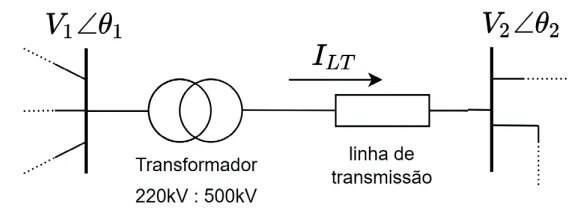

Uma parte de um sistema de potência é apresentada no diagrama a seguir.
Dados
• Potência nominal do transformador: 200 MVA.
• Reatância série do transformador: 20%, nas bases nominais do equipamento.
• Reatância série da linha de transmissão: 250 Ω.
• Tensão na barra de 220 kV: V1 = 1,13 pu e θ1 = 0º.
• Tensão na barra de 500 kV: V2 = 1,00 pu e θ2 = 11,5º.
• Potência base do sistema: 100 MVA.
• Adotar: cos(11,5º) = 0,98 e sen(11,5º) = 0,20.
O módulo da corrente na linha de transmissão ILT, em pu, na base do sistema, é
