Questão
ID 653614Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Elementos e Topologia de Circuitos (Resistência Equivalente, Pontes)
Ano: 2022 Banca: Fundação CESGRANRIO Órgão: Eletrobrás Eletronuclear

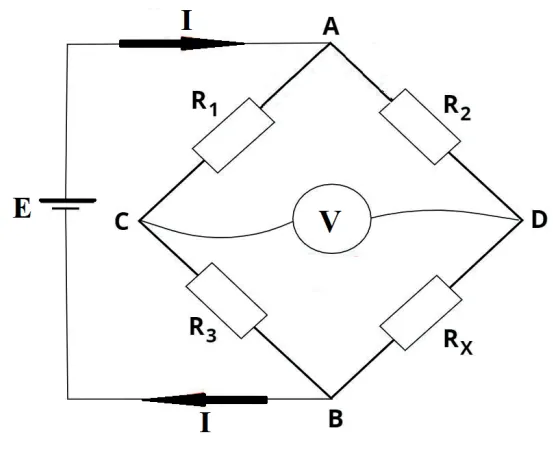

A Figura abaixo apresenta uma Ponte de Wheatstone utilizada para medir o resistor RX.
A tensão da fonte E e a medida do voltímetro V são iguais a, respectivamente, 10 volts e 4 volts.
Sabendo-se que resistores R1 , R2 e R3 são iguais a 5 Ω, o valor de RX, que é maior que os demais, possui o valor, em Ω, igual a
