Questão 653609

Engenharia Elétrica e Engenharia Eletrônica · 2022

Questão

ID 653609

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assuntos: Equipamentos de Proteção (Relés, Disjuntores, Fusíveis)

Ano: 2022 Banca: Fundação CESGRANRIO Órgão: Eletrobrás Eletronuclear

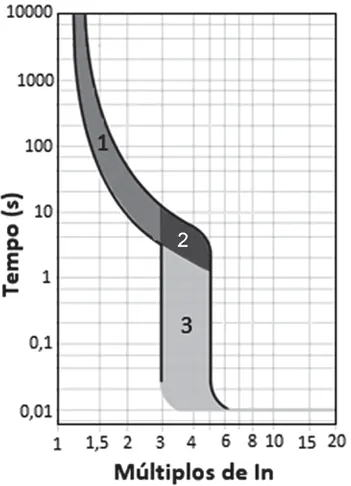

Os disjuntores termomagnéticos são dispositivos amplamente utilizados na proteção de circuitos elétricos em baixa tensão. A esse respeito, considere a curva típica de atuação desses dispositivos, apresentada na Figura abaixo:

O exame da curva mencionada permite afirmar que, na zona de atuação

Alternativa A:
1, o dispositivo atua como disjuntor térmico para proteção contra corrente de curto-circuito.
Alternativa B:
1, o disjuntor atua como disjuntor magnético para proteção contra corrente de curto-circuito.
Alternativa C:
1, o disjuntor atua como disjuntor magnético para proteção contra corrente de sobrecarga.
Alternativa D:
3, o dispositivo atua como disjuntor térmico para proteção contra corrente de curto-circuito.
Alternativa E:
3, o disjuntor atua como disjuntor magnético para proteção contra corrente de curto-circuito.
