Questão
ID 653607Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: NBR 5410 – Instalações Elétricas de Baixa Tensão
Ano: 2022 Banca: Fundação CESGRANRIO Órgão: Eletrobrás Eletronuclear
-
| Condutor de fase no interior do eletroduto |
| Condutor de neutro no interior do eletroduto |
| Condutor de proteção (terra) no interior do eletroduto |
| Condutor de retorno no interior do eletroduto |
| Quadro terminal de luz e força |
| Ponto de luz no teto |
| Interruptor paralelo bipolar |
| Tomada baixa bifásica |
| Tomada alta |
-

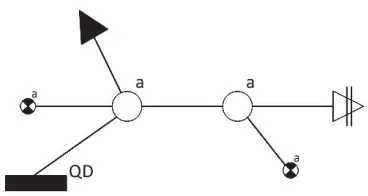

Considere que deva ser feito um diagrama unifilar na rede de eletrodutos de uma instalação elétrica. A Figura acima mostra a rede com os componentes e os possíveis condutores a serem utilizados no diagrama. A instalação deve conter três circuitos que devem ser identificados no grupamento dos condutores. O circuito 1 é o de iluminação; o 2 é o circuito bifásico da tomada baixa; o 3 é o circuito monofásico da tomada alta.

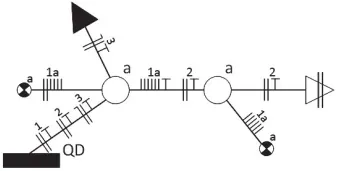

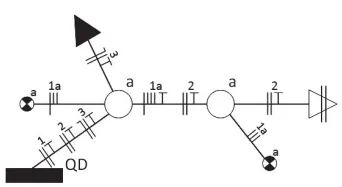

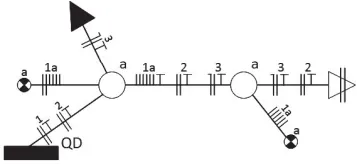

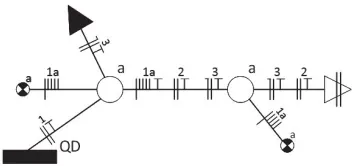

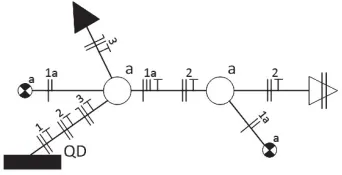

Que diagrama representa o projeto que realiza a distribuição correta dos condutores nos eletrodutos da instalação?
