Questão 653604

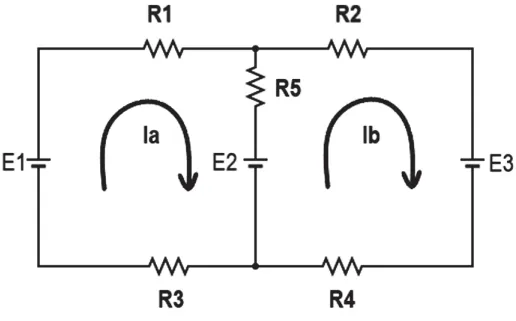

O método das malhas é uma importante ferramenta para análise de circuitos. A Figura a seguir reflete um circuito no qual, para se obterem as correntes e tensões em cada um dos resistores, utilizou-se o método das malhas. Seguindo a orientação do método, foram arbitradas correntes de malha denominadas Ia e Ib, representadas na Figura. Os valores calculados para as correntes de malha são Ia = 3 A e Ib = −1A.

Se o resistor R5 vale 2 Ω , a potência, em watts, dissipada no resistor R5 será, aproximadamente,
