Questão 653584

Engenharia Elétrica e Engenharia Eletrônica · 2022

Questão

ID 653584

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assuntos: Conversores CC-CC, CC-CA, CA-CC e CA-CA

Ano: 2022 Banca: Fundação CESGRANRIO Órgão: Eletrobrás Eletronuclear

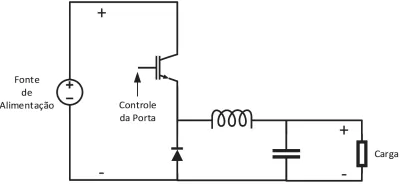

O circuito da Figura apresenta a configuração clássica de um conversor CC-CC abaixador (conversor Buck) alimentando uma carga. Considere esse conversor operando em regime permanente e em modo de condução contínua.

Qual a funcionalidade do diodo nesse conversor?

Alternativa A:
Garantir a possibilidade de fluxo de potência reverso no conversor, ou seja, que a energia seja transferida da carga para a fonte de alimentação.
Alternativa B:
Realizar a filtragem da tensão na carga para redução do valor de ripple de tensão existente pelo processo de chaveamento.
Alternativa C:
Realizar a filtragem da corrente na carga para redução do valor de ripple de corrente existente pelo processo de chaveamento.
Alternativa D:
Permitir a circulação da corrente entre os componentes do filtro de chaveamento e da carga quando a chave autocomutada estiver aberta.
Alternativa E:
Realizar o chaveamento do circuito permitindo a conexão e a desconexão da fonte de alimentação para regulação da tensão na carga.
