Questão 653582

Engenharia Elétrica e Engenharia Eletrônica · 2022

Questão

ID 653582

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assuntos: Subestações: Custos, Diagramas Unifilares, Tipos de Barramentos e Sistemas Auxiliares

Ano: 2022 Banca: Fundação CESGRANRIO Órgão: Eletrobrás Eletronuclear

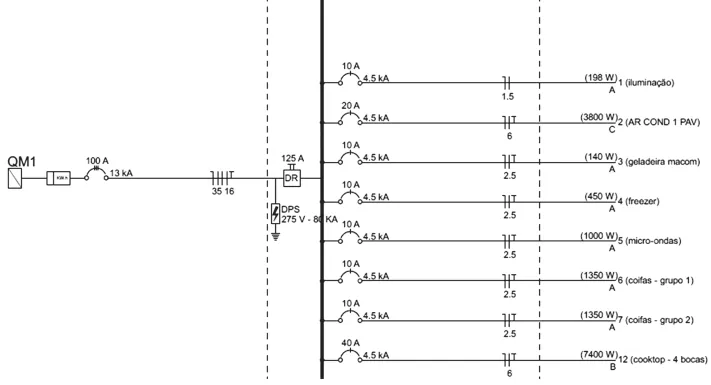

A Figura acima mostra parte do diagrama unifilar de uma instalação elétrica de um consumidor hipotético.

A análise desse diagrama permite a seguinte conclusão:

Alternativa A:
o consumidor é atendido pela concessionária por uma rede de alimentação monofásica.
Alternativa B:
o quadro de distribuição ao qual o alimentador está conectado não possui dispositivo supressor de surto.
Alternativa C:
o quadro de distribuição possui dispositivo diferencial residual instalado em cada circuito terminal.
Alternativa D:
com relação ao alimentador, os condutores fase têm seções diferentes dos condutores neutro e terra.
Alternativa E:
a corrente nominal do circuito 1 (iluminação) é 4,5 kA.
