Questão
ID 653333Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Programação Ladder
Ano: 2016 Banca: BIO RIO - Fundação BIO-RIO Órgão: Eletrobrás Eletronuclear

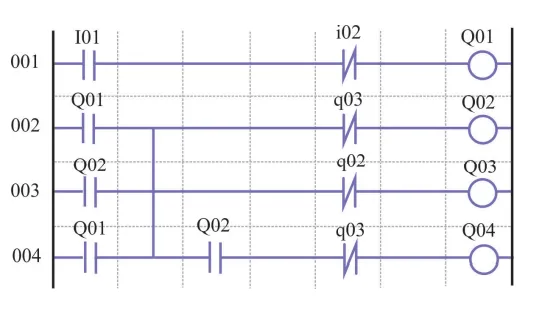

Considere as afirmativas seguintes a respeito da programação ladder abaixo:
I. A bobina Q04 será energizada após o fechamento da chave I01.
II. A bobina Q04 nunca pode ser energizada com tal configuração.
III. Abrir a chave i02 não desliga a bobina Q04, caso a bobina Q01 já tenha sido energizada.
IV. O contato Q02 da linha 003 funciona como contato de selo para a bobina Q02.
Assinale a alternativa correta:
