Questão
ID 652606Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Circuitos Sequenciais
Ano: 2007 Banca: NCE - Núcleo de Computação Eletrônica UFRJ Órgão: Eletrobrás Eletronuclear

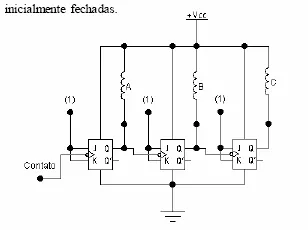

O esquema abaixo mostra um comando seqüencial por contador, de válvulas solenóides manifold, nomeadas suas bobinas de A, B e C. O contador é constituído de FFs tipos JK, com J=K=1 comandados por transição negativa do contador e, inicialmente, com as tensões das saídas "Q" iguais a zero Volt, de tal forma que as válvulas estão
Supondo-se que as saídas dos FF possam comandar diretamente as válvulas, após três aberturas do comando teremos a seguinte condição:
