Questão 652598

Engenharia Mecatrônica · 2007

Questão

ID 652598

Disciplina: Engenharia Mecatrônica

Assuntos: Relés, Contatos, Contatores, Proteção, Sinalização

Ano: 2007 Banca: NCE - Núcleo de Computação Eletrônica UFRJ Órgão: Eletrobrás Eletronuclear

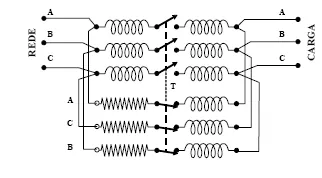

O circuito elétrico abaixo representa a conexão elétrica de reatores e resistores em série com uma linha trifásica. Na representação esquemática, as chaves comutadoras trifásicas são interligadas por uma linha tracejada, que representa:

Alternativa A:
um intertravamento mecânico para forçar a abertura de uma chave no fechamento da outra;
Alternativa B:
um relé térmico de proteção contra sobretemperatura do sistema elétrico alimentado;
Alternativa C:
um sensor de temperatura bimetálico para a proteção contra excesso de temperatura das chaves comutadoras;
Alternativa D:
uma proteção mecânica entre as chaves para impedir a operação indevida por terceiros;
Alternativa E:
um intertravamento mecânico para forçar a abertura de uma chave na abertura da outra.
