Questão
ID 652555Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Componentes Eletrônicos: Diodos, Transistores, Tiristores e Amplificadores
Ano: 2007 Banca: NCE - Núcleo de Computação Eletrônica UFRJ Órgão: Eletrobrás Eletronuclear

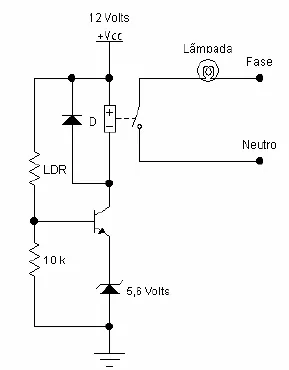

O circuito abaixo foi projetado para acender a lâmpada de 60W/127 V, ligada à rede elétrica, quando escurecer. Para tanto usa um LDR que apresenta, quando está claro, uma resistência de 1,0MΩ e, quando está escuro, uma resistência de 1,0kΩ, além de um relé de 6V x 20mA na bobina, que suporta nos contatos a corrente da lâmpada. Usa ainda um transistor NPN de hFE=100, um diodo Zener de Vz=5,6V e uma resistência.
