Questão
ID 652409Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Circuitos Magnéticos e Forças Magnéticas
Ano: 2002 Banca: NCE - Núcleo de Computação Eletrônica UFRJ Órgão: Centrais Elétricas Brasileiras

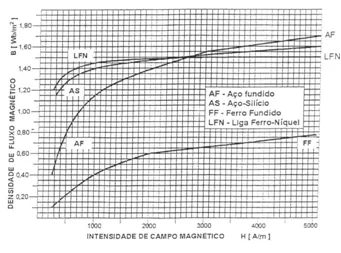

Um circuito magnético é formado por um núcleo toroidal cujo caminho médio tem comprimento de 600 mm, área da seção reta de 1000 mm2 e uma bobina de N espiras. O material do núcleo é o aço fundido (AF) cuja característica BxH é mostrada abaixo:
O número de espiras N necessário para produzir uma densidade de fluxo de 1,15 Wb/m2 no núcleo quando uma corrente de 1,5 A é aplicada nos terminais da bobina é igual a:
