Questão
ID 651984Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Filtros e Fontes/Geradores de Sinais
Ano: 2007 Banca: NCE - Núcleo de Computação Eletrônica UFRJ Órgão: Centrais Elétricas Brasileiras

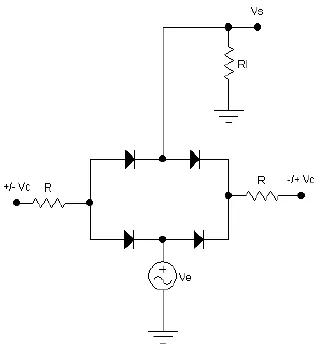

Analise o circuito abaixo, onde os diodos são ideais, (+/- Vc) e (-/+ Vc) são fontes de tensões quadradas simétricas, com amplitudes de +/- 10,0 Volts e Ve é um sinal senoidal, com amplitude de 5,0 Volts.
