Questão
ID 651976Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Modelos Equivalentes e Realimentação
Ano: 2007 Banca: NCE - Núcleo de Computação Eletrônica UFRJ Órgão: Centrais Elétricas Brasileiras
Devem ser feitas medidas em um transistor, de modo que se obtenham os parâmetros do circuito equivalente híbrido incremental, caracterizado pelas funções:
Vbe= f (Ib, Vce) e Ic= f (Ib, Vce).
Os respectivos valores incrementais são:
vbe= tensão entre base e o emissor;
ib= corrente da base;
ic= corrente de coletor;
vce = tensão entre coletor e emissor.

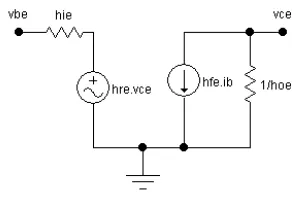

É dado o circuito equivalente híbrido "h":
