Questão 651770

Engenharia Elétrica e Engenharia Eletrônica · 2002

Questão

ID 651770

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: Modulação de Pulsos e Modulação em Frequência e em Ângulo

Ano: 2002 Banca: NCE - Núcleo de Computação Eletrônica UFRJ Órgão: Centrais Elétricas Brasileiras

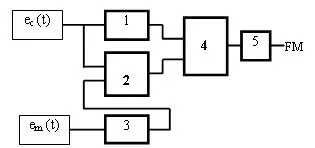

Um modo clássico de modularmos uma portadora e_c (t) em freqüência por um sinal modulador e_m (t) é o modulador de Armstrong, que, em realidade, é um modulador de fase. O diagrama em blocos abaixo é um modulador de freqüência. Cada um dos blocos (1), (2), (3), (4) e (5) representa:

Alternativa A:
1 - rotator fase de 90° em e_c (t); 2 - somador; 3 - integrador; 4 - filtro “passa-baixa”; 5 – integrador.
Alternativa B:
1 - filtro “passa-faixa”; 2 - integrador. 3 – multiplicador de 4 quadrantes; 4 – somador; 5 - rotator fase de 90° em e_c (t).
Alternativa C:
1 – filtro “passa-alta”; 2 – multiplicador de 4 quadrantes 3 – somador; 4 – integrador; 5 - diferenciador .
Alternativa D:
1 – integrador; 2 – somador 3 – filtro “passa-alta”; 4 – somador; 5 - rotator fase de 90° em e_c (t).
Alternativa E:
1 - rotator fase de 90° em e_c (t) ; 2 – multiplicador de 4 quadrantes; (3) integrador; 4 – somador; 5 – filtro “passa-baixa”.
