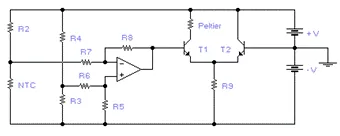

Um termistor NTC é um resistor que varia a sua resistência dependendo da temperatura. Um Peltier é um dispositivo que diminui a sua temperatura quando a corrente que passa por ele aumenta, e é usado em encapsulamentos de dispositivos emissores de luz (LED e LASER), para resfriamento das junções. No circuito abaixo NTC é um termistor e P é um Peltier. Queremos analisar a topologia do circuito somente quanto a sua funcionalidade, supondo que o operacional e os transistores estão corretamente polarizados. Com base na análise do circuito, pode-se concluir que:

Alternativa A:
o circuito não irá funcionar como o esperado porque, quando a temperatura aumentar, a corrente no Peltier diminuirá, aumentando a temperatura da junção do emissor de luz;
Alternativa B:
o circuito irá funcionar como o esperado porque, quando a temperatura aumentar, diminuirá a resistência do termistor, aumentando a corrente no Peltier e diminuindo a temperatura do emissor de luz;
Alternativa C:
o circuito irá funcionar porque, quando a temperatura aumentar, aumentará a resistência do termistor e também aumentará a corrente no Peltier, diminuindo a temperatura do emissor de luz;
Alternativa D:
o circuito não irá funcionar como o esperado porque, quando a temperatura aumentar, a resistência do termistor irá diminuir e a corrente no Peltier diminuirá, aumentando a temperatura da junção do emissor de luz
Alternativa E:
o circuito não irá funcionar porque a ponte de resistências que contém o NTC estará sempre equilibrada, o amplificador diferencial do operacional está em modo comum, e a corrente no Peltier será constante.
