Questão 651762

Engenharia Elétrica e Engenharia Eletrônica · 2002

Questão

ID 651762

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: Conversores Analógico-digital e Digital-analógico

Ano: 2002 Banca: NCE - Núcleo de Computação Eletrônica UFRJ Órgão: Centrais Elétricas Brasileiras

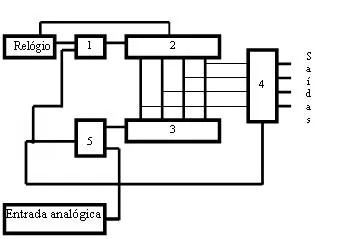

O diagrama esquemático em blocos abaixo é um tipo comum de conversor Analógico/Digital, que usa um conversor Digital/Analógico e outros circuitos associados. A numeração correta dos blocos segundo a sua função é:

Alternativa A:
1 - F/F tipo R/S; 2 - conversor D/A; 3 - contador binário; 4 - memórias com F/F tipo J/K; 5 – circuito E.
Alternativa B:
1 – circuito OU; 2 - conversor D/A; 3 - memórias com F/F tipo J/K; 4 - memória com F/F tipo D; 5 – somador
Alternativa C:
1 - circuito E; 2 – contador binário; 3 – conversor D/A; memória com F/F tipo D: 5 – comparador diferencial
Alternativa D:
1 – comparador diferencial; 2 - memória com F/F tipo D; 3 - contador binário; 4 – conversor D/A; 5 – circuito OU.
Alternativa E:
1 – circuito OU – Exclusivo; 2 - contador binário;3 – multiplexador; 4 - memórias com F/F tipo J/K; 5 - conversor D/A.
